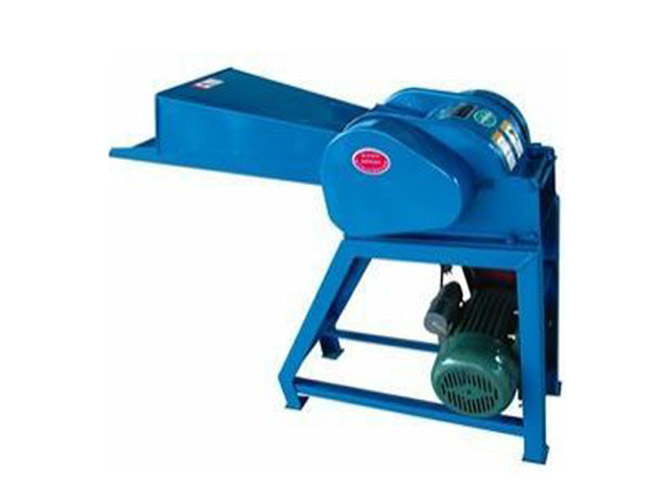

小型鍘草機主要用于鍘切青、干玉米秸稈、稻草等,也可用于鍘切各種飼草,是家庭養殖的理想機具。
一、結構簡介:
該機由下列機構組成:
1、喂入口機構:主要由上、下喂入輥部分組成。
2、旋轉切草機構:主要由動刀、定刀、動刀體部分組成。
3、喂入變速機構:主動塔輪、被動塔輪、三角皮帶、傳動齒輪。
4、切草傳動機構:電機輪、主軸輪、三角皮帶。
5、安全防護裝置:喂入防護罩(進料口)、傳動防護罩、變速防護罩、上防護罩、下防護罩、出料口。
二、 動刀、定刀刃磨與調整:
本機在出時,動、定刀據有鋒利的刀刃,間隙已調好,但在長期使用時,會出現部分長草或鍘草效率明顯降低,說明刀刃不鋒利,需要拆下刃磨。
1、打開上防護罩,松開動、定刀固定螺絲,取出刀片,用砂輪或油石磨刀刃的斜面刃部。
2、安裝動定刀的步驟
1)先將定刀用定刀螺釘固定在定刀架上。
2)將動刀用動刀螺栓固定在動刀體上,并同時調整動、定刀間隙,根據需要一般間隙為0.1-0.3mm范圍內,調整合適后,將動刀螺栓旋緊,同時把頂絲和頂絲螺母固定緊。
三、 操作與使用:
1、要停機變換長、短草,變換三角帶在塔輪槽中的位置來改變切長草或短草。
2、工作前把變速防護罩打開,在齒輪上加適量的干油,以減少齒輪磨損,若加的太多,容易甩到塔輪上會造成角帶打滑。
四、 安全使用要求:
1、本機應選擇平整寬敞工作場地,并備有可靠的防火設備。
2、開機前必須熟讀使用說明書,按其規定進行調整和保養,檢查各緊固件是否擰緊,用手轉動電機皮帶輪,檢查動刀體轉動是否靈活,然后找電工檢查電路,安裝刀閘開關,接上電源,接上地線,確保用電安全。
3、工作前要把被鍘的草挑選干凈,不準有金屬物、石塊、木棒等混入草內,以免鍘草時傷機而造成人傷事故。
4、 根據鍘草機標牌規定選用配套電動機,不準提高主軸轉速,不準拆掉各部位防護裝置。
5、 更換動、定刀片的緊固螺釘時不得用普通緊固件代替。
6 、未滿16周歲的青少年或未掌握鍘草機使用規則的人員不準上機入草作業。
7、 嚴禁操作人員酒后、帶病或過度疲勞開機作業,嚴禁手伸進喂入防護罩內(進料口)進行入草作業,不準用鐵器、木棒在進料口送草,違章作業者,出現后果自負。
8、 接通電源,空轉1-2分鐘,檢查機器運轉是否正常,轉向是否箭頭所指方向,一切正常后,方可入草。進草數量要均勻,一旦發生草卡死悶車,應立即斷開電源,以排除故障。
五、 維護與保養:
1、該機采用全滾動軸承,每年要清洗注干油一次。
2、傳動齒輪應經常檢查及時注干油。
3、動、定刀刃部要保持鋒利。
4 、三角帶磨損、打滑不進草,應及時更換三角帶。
5、 保養時需拆卸齒輪和角帶輪時應注意螺紋旋向。螺紋旋向如下:主動塔輪佐璇;被動塔輪右旋;過橋齒輪軸佐璇;上輥齒輪右旋;下輥齒輪佐璇。
型號 | 電壓 | 功率 | 電機轉速 | 主軸轉速 | 產量 | 切斷長度 | 機器尺寸 | 重量 |
0.4 | 220/380V | 1.5-1.8KW | 2840r/min | 1250r/min | 400kg/h | 15-50mm | 953×344×800 | 44kg |
0.6 | 220/380V | 2.2KW | 2840r/min | 1250r/min | 600kg/h | 15-50mm | 983×400×835 | 50kg |
